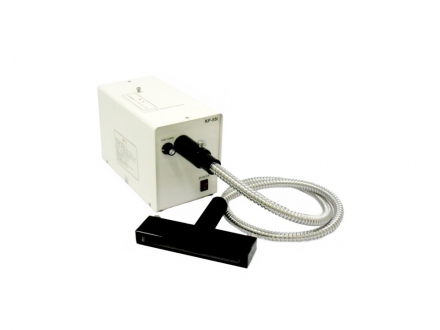

KP-55T 平行光表面檢查燈

KP-55T 平行光表面檢查燈
KP-55T 平行光表面檢查燈
KP-55T 平行光表面檢查燈
KP-55T 平行光表面檢查燈

KP-55T 平行光表面檢查燈

    功能及特性

1、三波段光源,快速又簡單的色溫變化,擁有基礎白光、特殊綠光、鹵素黃光
2、比一般鹵素燈泡更長之壽命,長達3000小時以上
3、可選擇之無段式調光設計(調光範圍:0%~100%)
4、高照度:採用亮度為100W鹵素燈泡之4倍以上的55WHID燈泡
5、平行測向光源,白光(5000K)亮度可達60000Lux以上照度
6、開啟10秒後,光源即能達到穩態,一旦關燈後,再啟不需等待冷機時間
7、可應用於處控面板、LED基板、貼和玻璃、矽晶圓拋光面等刮傷與粉塵檢查





項次
規格
備註
電源
AC 110V ~  220V , 50/60 Hz

燈源
HID燈泡

外觀尺寸
127 (W) x 156 (H) x 235 (D) mm  (光源箱)

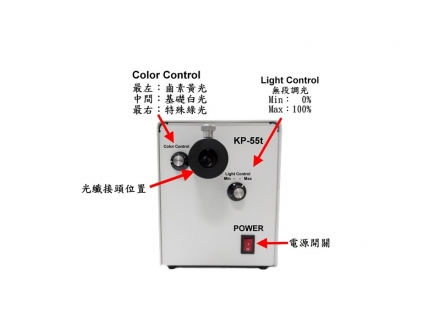

調光方式
無段調光 – 從0% ~ 100%

三波段光源
3種光源切換 –綠光波長主峰在536.6nm,白光色溫約6100K,黃光色溫約3000K

消耗功率
55W

燈源壽命
3000小時以上

重量
3.4 kg (光源箱)

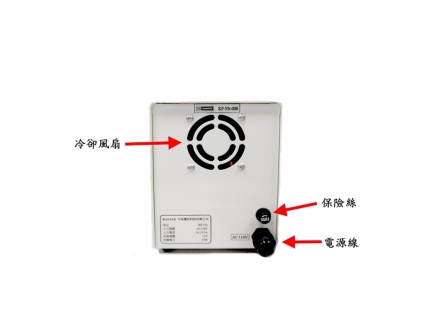

冷卻方式
風扇式強制冷卻

光纖
型號:KF-15120
出光口:11*150 mm
接頭ψ徑:15 mm
板金總寬:174 mm
板金總長:1410 mm

照度(白光)
(光纖+聚光鏡)
距離20cm  → 60,000 lux
距離50cm  → 13,000 lux
距離100cm →  4,500 lux
註 :黃/綠光照度則約白光一半



適用於觸控面板、太陽能基板、LED基板、LCD基板、貼合玻璃、光學鏡頭表面、矽晶圓拋光面、擴散板…等刮傷與粉塵檢查。

1、各式表面處理後檢查:陽極後表面、電鍍表面、汽車烤漆表面、塑膠外殼表面鍍膜層、手機鏡面外殼
2、各式光電產品表面檢查:玻璃表面鍍膜、觸控面板鍍膜、藍寶石基板、光罩(盒)、半導體晶圓、LCD面板、太陽能基板、彩色濾光片、各種Film材
3、各式研磨拋光表面:金屬加工件、塑膠加工件、玻璃表面、石英表面、藍寶石表面、陶瓷基板表面
4、可檢查:刮傷、微刮傷、凹凸不平、粉塵、異物、針孔、鍍膜不均勻、Mura檢查
