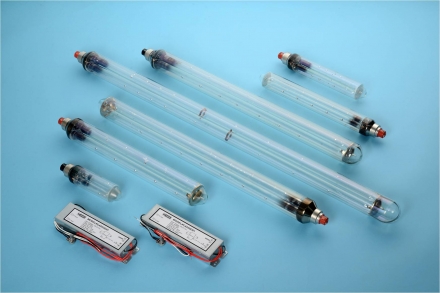

低壓鈉燈
功能及特性
低壓鈉燈主要在液晶面板Array & CF & Cell的檢查用，
可以檢查出Cell Gap及表面刮傷，平坦度、PI、ITO鍍膜Mura等不良缺陷。

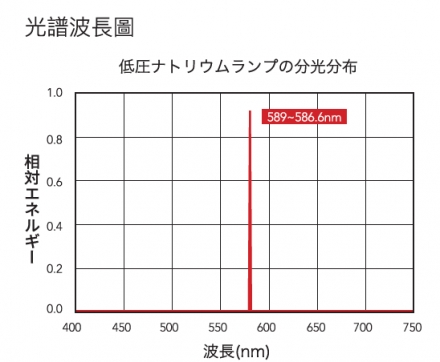

它利用低壓鈉燈的589~589.6nm單一波長的光譜特性，以超強穿透力的橘黃光，
並產生牛頓環的原理，進行目視檢查。
特長
■ 燈泡發光效率極高，是一般水銀燈亮度的3倍，經濟實惠。
■ 特殊589~589.6nm單一波長，可正確清楚看到物品，能當檢查光源使用。
■ 溫和的橘黃光，不刺眼，在煙霧中是非常好的穿透力光源。
■ 光源中無UV紫外線波長，沒有蚊蠅昆蟲趨光性問題。
■ 燈泡中不含汞材質，是一種綠色環保的光源。
■ 超長壽命，不受周圍環境溫度影響，即使極地氣候也能使用。

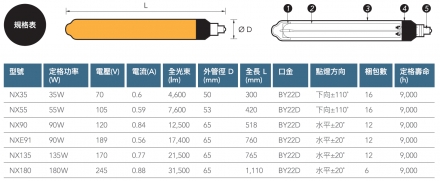

構造 (如圖所示)
1、彈簧固定片 : 用來固定支持發光內管。
2、發光管 : 使用抗鈉離子耐腐蝕的玻璃材，內部封入鈉金屬及氖氣、氬氣。
3、外管 : 在外管有鍍氧化銦層，阻絕紅外線外洩，用以保溫、增加燈管效率。
4、封口部 : 將外管抽真空，增加保溫效果。
5、燈座 : 低壓鈉燈都統一是BY22D型燈座。
規格
| 型號 | 定格功率(W) | 電壓(V) | 電流(A) | 全光速(Im) | 外管徑D (mm) | 全長L (mm) | 口金 | 點燈方向 | 梱包數 | 定格壽命(h) |
|---|---|---|---|---|---|---|---|---|---|---|
| NX35 | 35W | 70 | 0.6 | 4,600 | 50 | 300 | BY22D |
下向±110° |
16 | 9,000 |
| NX55 | 55W | 105 | 0.59 | 7,600 | 53 | 420 | BY22D | 下向±110° | 16 | 9,000 |
| NX90 | 90W | 120 | 0.84 | 12,500 | 65 | 518 | BY22D | 水平±20° | 12 | 9,000 |
| NXE91 | 90W | 189 | 0.56 | 17,400 | 65 | 760 | BY22D | 水平±20° | 12 | 9,000 |
| NX135 | 135W | 170 | 0.77 | 21,500 | 65 | 765 | BY22D | 水平±20° | 12 | 9,000 |
| NX180 | 180W | 245 | 0.88 | 31,500 | 65 | 1,110 | BY22D | 水平±20° | 6 | 9,000 |
